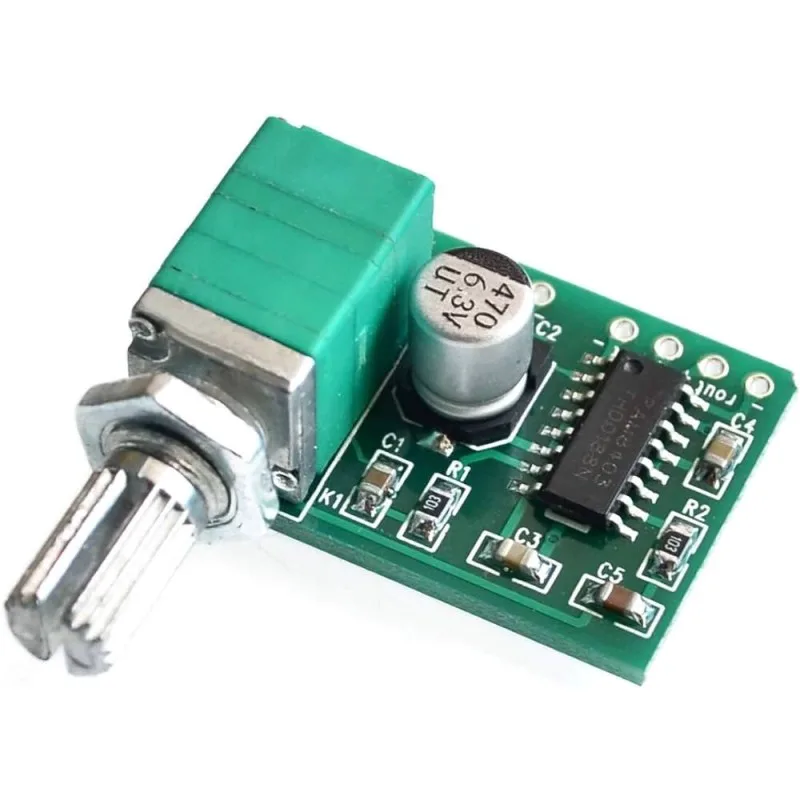

Mini PAM8403 DC 5V 2 Channel Digital Audio Amplifier Board Module 2x3W

المواصفات الفنية:

جهد التغذية: 2.5 V – 5.5 V؛

• استطاعة الخرج: 3 W * 2؛
• صوت عالي الجودة (Hi-Fi)
• الأبعاد: 29.5 mm x 20.2 mm x 15 mm (بدون عمود المقاومة المتغيرة).

تعليمات الاستخدام:

1. تغذية الوحدة.

تُغذَّى الوحدة عبر اللوحات المميّزة بـ POWER .

تنبيه!!! تأكد من مراعاة قطبية مصدر التغذية، وإلا فقد تعرّض المنتج للتلف.

2. توصيل مصدر صوتي.

يتم تمثيل دخل الصوت بـ 3 لوحات ( L (يسار)، G (أرضي)، R (يمين) لأن هذه الوحدة ستيريو.

لاستخدامها، تحتاج فقط إلى مصدر تغذية بين 3.6 V و 5.5 V، ومكبّرين صوتيين بقدرة 3 W ومعاوقة 4 ohm وموصّل jack على جهاز الصوت.
