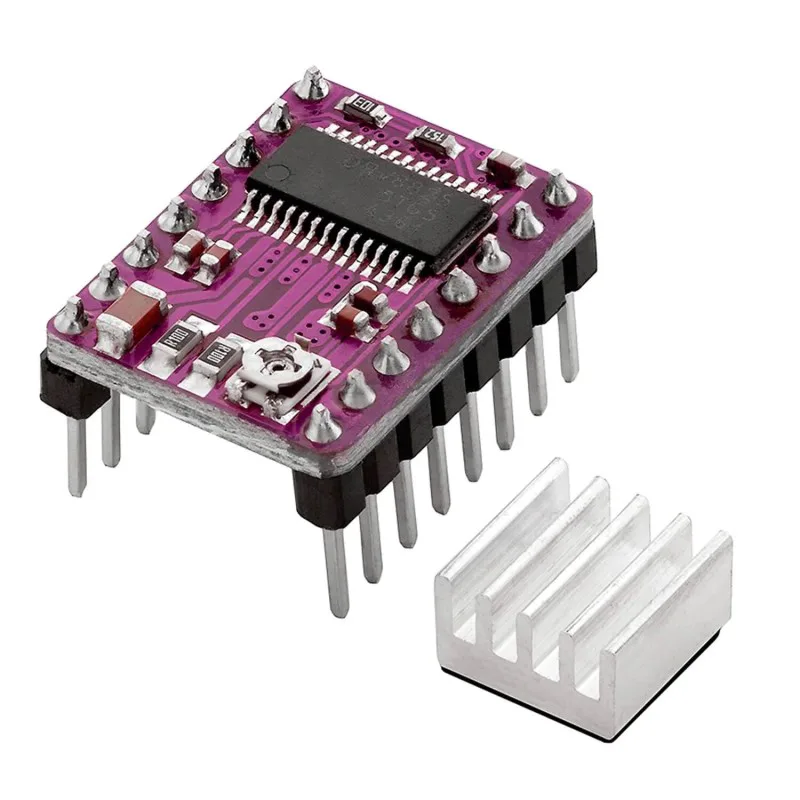

DRV8825 STEPPER MOTOR DRIVER MODULE

نظرة عامة

هذه لوحة توسيع لمشغل محرك خطوي ثنائي القطبية DRV8825 بالخطوات الدقيقة. يمكنها تشغيل محرك خطوي ثنائي القطبية بتيار خرج يصل إلى 2.5 A لكل ملف.

مناسبة لتشغيل محرك خطوي من مصدر طاقة من 8.2 V إلى 45 V.

المميزات

• حتى 32 جزءاً
• ست دقات للخطوة: خطوة كاملة، نصف خطوة، 1/4 خطوة، 1/8 خطوة، 1/16 خطوة، و 1/32 خطوة
• تيار خرج قابل للضبط عبر مقياس جهد متغير
• اكتشاف وضع اضمحلال التيار التلقائي
• دائرة إيقاف فرط الحرارة
• قفل نقص الجهد
• إيقاف فرط التيار

المواصفات

• PCB من 4 طبقات، نحاس 2 oz لتحسين تبديد الحرارة
• تيار الخرج: 2.5 A
• حجم PCB: 15 mm x 20 mm
